ZDZ1多功能儀表組合模塊

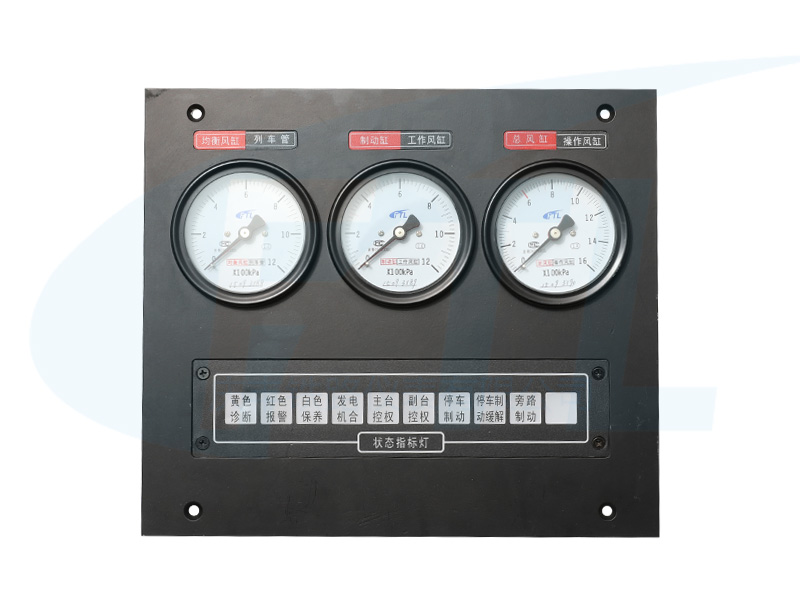

多功能狀態儀表組合模塊(以下簡稱組合模塊)是由機車雙針?biāo)俣缺?、電測量雙針儀表、等組成，采用模塊式結構，安裝于機車的操縱臺上,是專門用來向司機表達列車運行參數、設備運轉狀態以及相關信息的裝置。
產品詳情
技術參數：
組合模塊的技術條件是由機車雙針?biāo)俣缺砑夹g(shù)條件、機車電測量機車雙針儀表技術條件、狀態指示燈技術條件三部分組成。
1.雙針壓力表技術條件
1.1 規格：0～1000kPa，0～1200kPa、 0～1600kPa
1.2 精度：1.0級、1.6級（符合GB/T 1226-2010標準）
1.3 最小刻度：20kPa
1.4 刻度盤：黑底白字白刻度線或白底黑字黑刻度線
1.5 指針：雙針為紅、黑色，黑上紅下。
1.6 照明方式：采用高可靠，高亮型背光二極管照明方式
1.7 照明電壓： DC24V±30%、DC110V±30%
1.8 安裝方式：軸向壓板式
狀態指示燈的主要技術參數
2.1 最大發光強度：不小于8 mcd
2.2 輸入電壓： DC 110V±20％
2.3使用環境：-25℃～+50℃，相對濕度不大于95%
2.4 耐 壓： 2000V/min
2.5振 動： 10m/s2
2.6 沖 擊： 30m/s2
